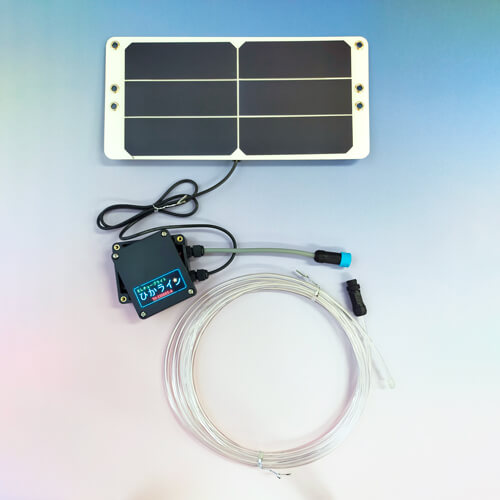

ソーラー式ELチューブライトひかライン

Outline

ソーラー式ELチューブライト「「ひかライン」は、太陽光で充電して使用できるソーラー式ELチューブライトです。特殊な無機ELワイヤを使用しており、周囲が暗くなると自動で点滅を開始。チューブ全体が明るく発光するため、360度どこからでも見やすく、高い視認性を確保します。工事現場の安全確保や、歩行者・車両の誘導など、夜間の視認性向上に役立ちます。オンラインショップからもご購入いただけます。

新技術情報提供システム(NETIS)登録 TH-220005-A ソーラー発電夜間自動点滅曇りでも発電くり返し使える充電池

Features

全方向から見やすい、均一な光！
ELチューブ全体が360度均一に発光するため、どの角度からでもはっきり見えます。夜間や暗所での注意喚起や誘導灯として効果的です。
ソーラー発電式で電源不要！
太陽光を利用して自動で充電。電源の取れない場所でも使えるので、屋外工事や仮設現場に最適です。電池は繰り返し使える充電式ニッケル水素電池（単3形）を採用し、経済性と環境への配慮を両立しています。
短時間で充電、長時間点灯！
晴天時は約1時間、曇天でも約8時間で満充電。満充電の状態で最大約16時間の点灯が可能です。
軽量・柔軟で設置が簡単！
軽くて取り扱いやすく、柔軟性のあるチューブ形状なので、巻きつけたり曲げたりして様々な場所にフィット。使い方も設置場所も自由自在です。

こんな場所におすすめ！取り付けもカンタン！

結束バンドや針金（ばんせん）を使えば、工具なしで簡単に固定できます。

カラーコーン、コーンバーへのひかライン設置イメージ — カラーコーン、コーンバー

Structure

太陽光で発電し、電池に蓄電
ひかラインは、太陽光をソーラーパネルで電気に変換し、充電式ニッケル水素電池（単3形）に蓄えます。外部電源は不要で、設置も簡単です。
暗くなると自動で点滅開始
周囲の明るさを感知し、暗くなると自動的に点滅を開始します。夜間の誘導や注意喚起に最適です。
明るくなると自動で消灯
日中や明るい環境では、自動的に消灯。電力のムダ使いを防ぎ、効率的に稼働します。

Spec

項目	規格・仕様
太陽電池	単結晶シリコンソーラーパネル
蓄電装置	充電式ニッケル水素電池
発光体	ELワイヤ
発光色	赤、緑、青、レモンイエロー
点滅周期	約90回/分
本体材質	ELチューブ: ポリ塩化ビニルソーラーパネル: PET樹脂点滅制御ボックス: 耐候性ABS
作動時間	日没時自動点滅開始、日昇時自動消灯
使用温度	-20℃～+50℃
充電時間	南向30°快晴時60分以内
外形寸法	ELチューブ: Φ5×5m ソーラーパネル: W292×H138×D2.2㎜点滅制御ボックス: W67×H79.3×D23.3㎜
質量	ELチューブ: 110g（ELチューブ1本）ソーラーパネル: 160g 点滅制御ボックス: 70g（充電式ニッケル水素電池は含まず）

Usage

固定に必要なもの（1セット当たり）
必要工具など	数量	単位
結束バンド	8～10	本
ニッパー	1	丁

設置物を用意します
カラーコーンやコーンバー、ガードレールなど、ひかラインを取り付けたい対象物をあらかじめ配置してください。
コネクターを接続します
ELチューブ側の「オスコネクター」と、制御ボックス側の「メスコネクター」を接続します。カチッとはまればOKです。
ソーラーパネルを固定します
パネルにあるハトメ穴に結束バンドを通し、太陽光がしっかり当たるように上向きでしっかり固定してください。結束バンドは設置対象物に合わせて長さを調整しましょう。
点滅制御ボックスを取り付けます
ボックスの背面にあるコンベックスベースにバンドを通し、ソーラーパネルの近くに取り付けてください。
ELチューブをやさしく巻きつけて固定
対象物に沿うようにやさしく巻きつけ、結束バンドで軽く留めます。強く締めすぎると発光が弱くなったり、破損の原因になるのでご注意ください。

ご購入直後や長期保管後は、まず充電をおすすめします

ひかラインは、充電式ニッケル水素電池を使用しています。購入直後や長期間保管していた場合、電池の残量が少ないことがあります。ご使用前に、ELチューブと制御ボックスを接続した状態で、太陽の光にしっかり当ててください。

晴天時：約2時間
曇天時：約8時間

FAQ

無機ELワイヤは、電気を流すと自ら発光する「無機EL素材」を、細くてしなやかなワイヤー状に加工したものです。車のメーターパネルや携帯電話のボタンなど、精密機器のバックライトにも使われる技術です。非常に薄く柔軟性があるため、曲げたり巻いたりしやすく、さまざまな形状の物にも自在に取り付けられるのが特長です。

はい。ひかライン1セットには、あらかじめ充電式ニッケル水素電池（単3形）2本が付属しています。製品到着後、すぐにご使用いただけます。電池の交換が必要な場合は、対応する充電池の一覧をご参照の上、市販のものをご購入ください。

ひかライン推奨交換用電池
メーカー	商品名	型番
Panasonic	エネループスタンダードモデル（単3形）	BK-3MCD
Panasonic	エネループプロハイエンドモデル（単3形）	BK-3HCD
Panasonic	充電式エボルタスタンダードモデル（単3形）	BK-3MLE
富士通	ニッケル水素電池（単3形）	HR-3UTC
富士通	ニッケル水素電池（単3形）	HR-3UTHC
東芝	充電式IMPULSE スタンダードタイプ（単3形）	TNH-3ME
東芝	充電式IMPULSE 高容量タイプ（単3形）	TNH-3AH

はい、交換用の「替えチューブ」（各色／5m）をご用意しています。チューブが汚れたり破損してしまった場合は、別売の替えチューブに交換してお使いいただけます。また、設置場所や用途に合わせて色を変えたい時にも、替えチューブのご購入がおすすめです。

Videos

サムネイルをクリックすると動画ファイルが開きます。

ひかライン製品紹介編

ひかライン使用のコツ編

Sample

ひかラインの発色、実際に見て確かめませんか？当社では、法人のお客様向けに「ひかライン」全色の無料カラーサンプル貸出を行っています。設置前に実際の発光や色味を確認できるので、より納得のいく選定が可能です。

こんなお客様におすすめです

ひかラインの導入をご検討中の方
複数の色で迷っている方
現場での光り方を実際に確認したい方

貸出サービスの詳細
対象	法人のお客様
期間	貸出先1件につき、お届け日から2週間
送料	お届けは弊社負担、返却はご負担ください
お申し込み	お電話、FAX、お問い合わせフォームからお気軽にご連絡ください
