固定表示型ソーラー式LED表示板 ドットサイン（速度落とせ）
固定表示型ソーラー式LED表示板ドットサイン 動作概要図
固定表示型ソーラー式LED表示板ドットサイン 外観図
固定表示型ソーラー式LED表示板ドットサイン 3文字版ラインナップ
固定表示型ソーラー式LED表示板ドットサイン 4文字版ラインナップ
固定表示型ソーラー式LED表示板ドットサイン 5文字版ラインナップ
Outline

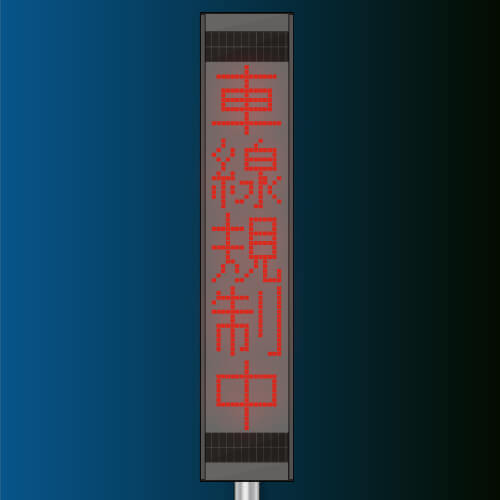

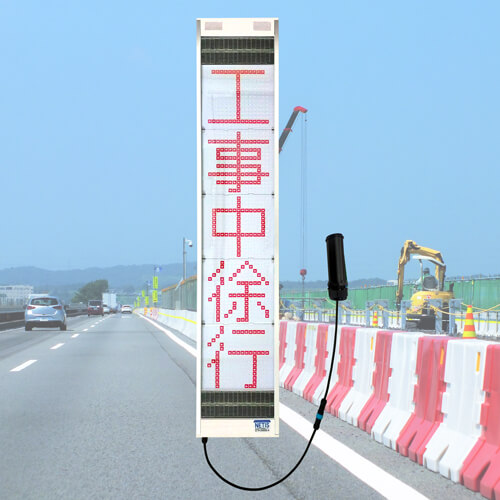

超高輝度のチップLEDを文字の形に配置した、固定表示タイプのソーラー式LED表示板です。昼間のみ、夜間のみ、または24時間の点灯モードを選べるため、使用環境に応じた柔軟な設定が可能です。周囲の明るさに応じて自動で輝度を調整するため、直射日光下でも見やすく、暗所でもまぶしすぎることがありません。また、電池交換不要の蓄電システムを採用し、本体は軽量かつ薄型。簡単に設置できるため、工事現場の看板、注意喚起、警告表示など、さまざまなシーンで活用できます。
新技術情報提供システム(NETIS)登録
Features
-

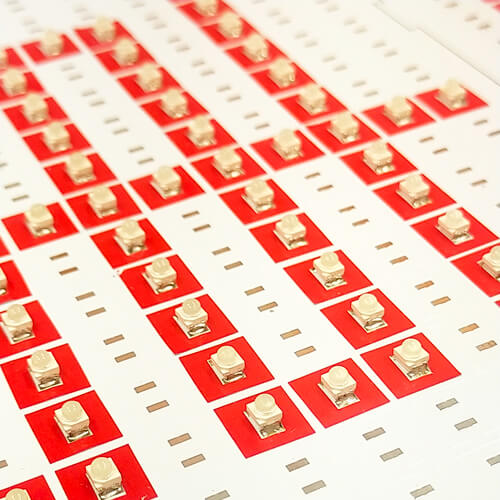

遠くからでもはっきり見える！超高輝度チップLED採用最先端の超高輝度チップLEDを使っているから、日中の明るい場所でも文字がしっかり目立ちます。さらに、周囲の明るさに応じて自動的に輝度を調整する機能を標準装備。どんな環境でも最適な明るさで表示が可能です。
-
自由に選べる点灯モード（昼間／夜間／24時間）現場の使用環境に応じて、「昼間のみ」「夜間のみ」「24時間」の3つのモードから点灯時間を選択できます。必要なタイミングだけ光らせることで、省電力・長時間稼働を実現します。
-
電池交換不要！メンテナンスフリーでコスト削減高効率のソーラーパネルを搭載し、曇天や雨天でも安定した発電が可能。晴れた日なら約30分で、天気が悪くても4時間ほどでしっかり充電します。
-
面倒なバッテリー交換、メンテナンスは不要本製品の蓄電には、電気二重層コンデンサを採用しています。バッテリーのような定期交換は必要なく、お手入れは本体の表面をサッと拭くだけ！メンテナンスフリーでコストも手間もぐっと減らせます。電気二重層とは、電極と電解液の界面に正負の電荷が分かれて蓄積される構造で、化学反応を使わずにエネルギーを蓄えるため、繰り返しの使用にも強く長寿命です。使い終わったあとも、特別な処分や法的な規制がなく廃棄できます。
二次電池 基本性能比較 鉛シール電池 ニッケルカドミウム電池 電気二重層コンデンサ 電極材料 (+)PbO2 (-)Pb (+)NiOOH (-)Cd 活性炭 起電方法 化学反応 化学反応 イオン吸着・離脱 充電時間 数時間 数時間 数秒 充放電寿命 200～1000回 500回 原理的に無制限 充放電の制限 あり あり なし -
軽くて薄い！持ち運びも設置もラクラク重さはたったの約3kg、薄さはわずか1.4cm！軽バンにもスッと積めて、ひとりでも簡単に設置できます。狭い場所にもピッタリです。
こんな場所で活躍します

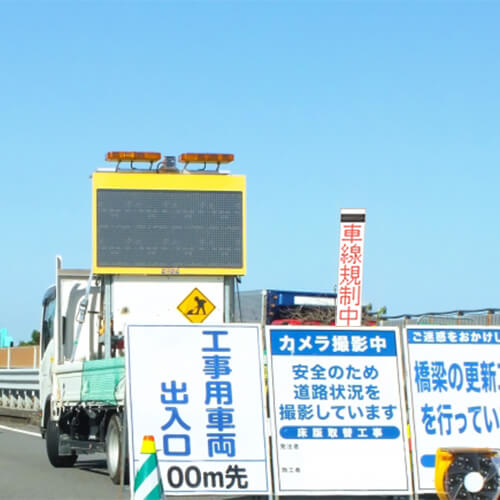

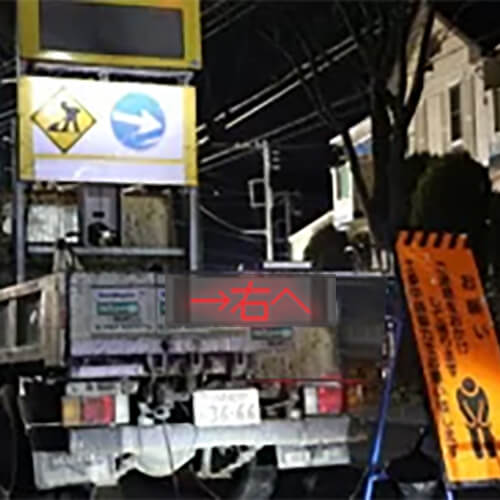

通行人やドライバーに向けた工事や作業の案内表示として
- 工事中／作業中

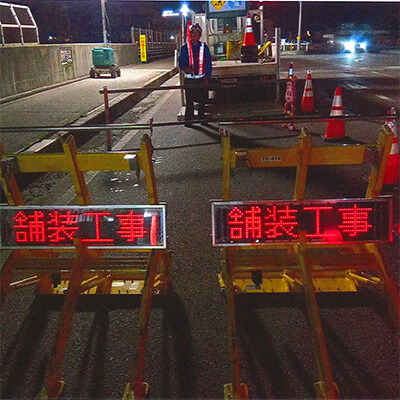

- 道路工事中／舗装工事中
- 車両出入口

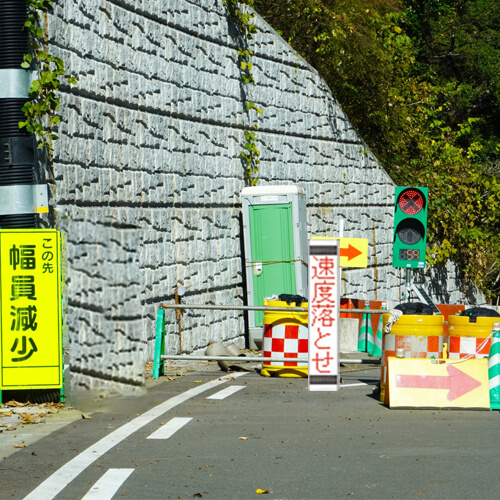

事故防止や安全確保のための工事や作業の案内表示として
- 段差あり／凍結注意
- スピード注意／カーブ注意

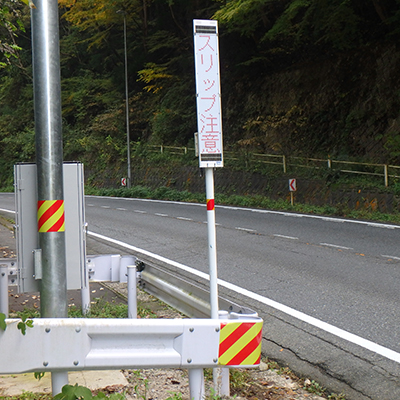

- 頭上注意／スリップ注意
通行・交通ルールの表示にも
- 通行止／迂回路／規制中
- 交互通行／停止位置／車線変更
- 立入禁止／進入禁止／逆走禁止／一方通行
Structure
-
太陽光で発電・蓄電ソーラーパネルによって太陽光を電気エネルギーに変換し、蓄電装置である電気二重層コンデンサに充電します。乾電池や配線は不要で、メンテナンスも簡単です。
-

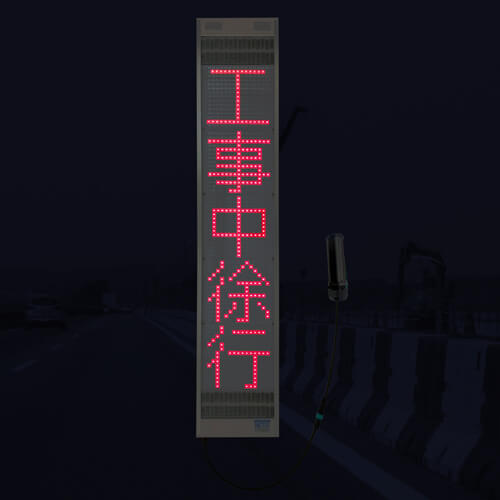

自動点滅・自動消灯動作モードに応じて、周囲の明るさを感知しながら自動的に点滅を開始し、自動的に消灯します。省エネで効率的な運用が可能です。
Spec
| 項目 | 規格・仕様 |
|---|---|
| ソーラーパネル | 結晶系太陽電池モジュール |
| 蓄電装置 | 電気二重層コンデンサ |
| 表示部 | 超高輝度LED赤 15×15ドット |
| 1文字寸法 | 155㎜×155㎜ |
| 文字数 | 3/4/5 |
| 点滅周期 | 使用LED球数同時点滅 約90～150回/分 |
| 作動時間 |
|

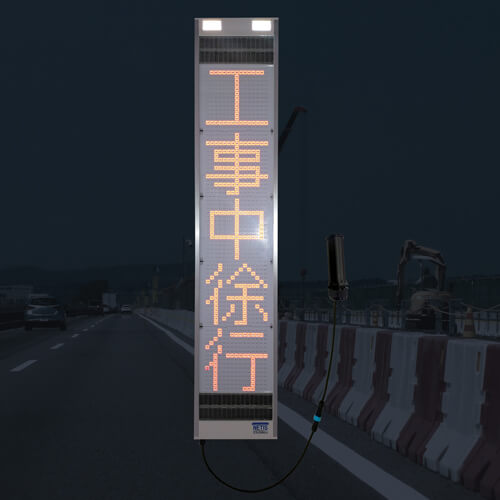

| 反射部 | 300cpl（観測角0.2°入射角5°） |
| 使用温度 | -20℃～+70℃ |
| 充電時間 | 南向30°快晴時30分以内、雨天時4時間 |
| 本体材質 |
|
| 外形寸法 | 蓄電池ユニット、防水コネクタは除く。
|
| 質量 |
|
Usage
| 必要工具など | 数量 | 単位 |
|---|---|---|
| 2接点型単管バリケード | 2 | 台 |
| 単管パイプ | 2 | 本 |
| Uバンド | 2 | 個 |
| スパナ | 1 | 本 |
-
単管バリケードの設置まず、設置場所に単管バリケードをしっかりと立ててください。
-
単管パイプの固定単管バリケードのクランプに単管パイプを通し、スパナでナットを締めて固定します。
-
本体の取り付けドットサインに付属するアルミ平リブを本体背面に貼り付け固定し、単管パイプにUバンドでしっかりと取り付けます。
-
転倒防止（必要に応じて）強風などが予想される場合は、安全のため転倒防止用の重りを単管パイプに載せてください。
-
動作モードの設定蓄電池ユニットのカバー開閉用フタを100円玉またはコインドライバーで開け、内部の動作モード選択スイッチを「夜間」「24時間」「昼間」の中からご希望のモードに切り替えます。
-
電源接続カバー開閉用フタを閉じ、製品本体側の防水コネクタに蓄電池ユニット側のコネクタを確実に接続します。接続が完了すると充電が始まり、動作スイッチが自動的にONになります。
-
蓄電池ユニットの固定蓄電池ユニットが風などで揺れないよう、製品本体背面または単管パイプにテープや結束バンドなどでしっかりと固定してください。
-
自動運転設定した動作モードに基づき、周囲の明るさによって自動的に点滅を開始・消灯します。製品の動作を完全に停止したい場合は、防水コネクタを取り外してください。
使い始める前に：まずは充電を
購入後や長期保管後は、蓄電池ユニットを接続した状態で、晴天で1時間、曇天で4時間程度、太陽光に当てて充電してください。
FAQ
各文字数ごとのラインナップは、下の画像をご覧ください。
はい、オーダー製作が可能です。納期は約2～3週間。仕上がりイメージ図も無料でご提供しますので、お気軽にご相談ください。
1台ご購入につき、アルミ平リブ2個（両面テープ付き）を無料で付属しています。リブには両面テープがあらかじめ付いているため、届いてすぐに、お好みの位置に貼り付けてご使用いただけます。
はい、対応可能です。ご注文の際に「ヨコ表示希望」とお伝えください。
以下に「ドットサイン」と「ぴかっとくん」の違いをわかりやすく整理・比較しました。
| 比較項目 | 固定表示型ソーラー式表示板ドットサイン | 太陽電池看板ぴかっとくん |
|---|---|---|
| 表示方式 | LEDドット配列で文字を構成 | LED点滅で輪郭を発光＋反射シート併用 |
| 点灯モード | 「昼間のみ／夜間のみ／24時間」から選択可 | 暗くなると自動点滅開始（昼間は反射） |
| 視認性 | 昼夜問わず見やすい自動輝度調整 | 昼：反射シート／夜：輪郭部が光る構造 |
| 本体の厚み／重さ | 厚さ約1.4cm、重さ約2～3kg | 厚さ約3cm、重さ約2.8kg（レギュラーサイズ） |
